136-7336-9708

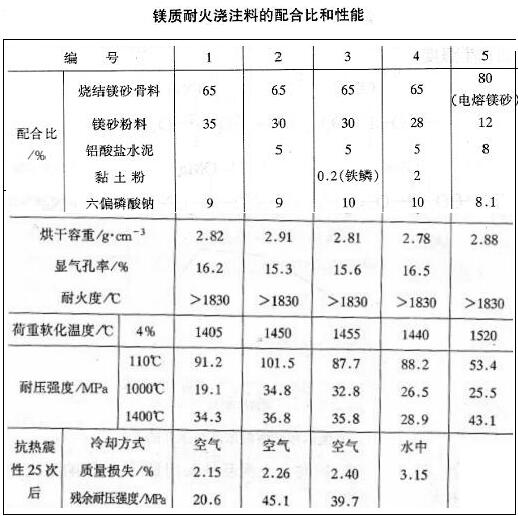

当前位置：鎂质耐火浇注料通常采用烧结和电熔镁砂作耐火骨料和粉料，其颗粒级配为5~2.5mm，33%：2.5~1.2mm，22%：1.2~0.6mm，25%：0.6~0.15mm，20%：，镁砂粉细度为＜0.09mm的大于85%：采用浓度为30%或当量浓度为4N的六偏磷酸纳溶液拌和，待骨料表面全部湿润后，再掺加耐火粉料，搅拌均匀，最后加剩余的六偏磷酸纳溶液，继续搅拌1~2min：震动成型后，自然养护3d，不得淋水。环境温度不得低于10℃，越高越好。养护到期，作各种性能检验。（以下表）为鎂质耐火浇注料的配合比和性能。
从表中看出，耐火度＞1830℃，变形4%的荷重软化温度大于1400℃，电熔镁砂骨料的达1520℃：烘干容中较大，显气孔率较小：第一种和第三种第四种相比，掺加烧结剂作用不大：采用铝酸盐水泥促凝剂，不降低耐火度，却提高了荷重软化温度，同事1000℃烧后耐压强度从19.1MPa，提高到26.5~34.8MPa,这是形成Na2o·2CaO· P2O5，矿物所致。从强度变化特征上看，也是中文强度有较大的下降，但绝对值任大于25MPa，因此不影响鎂质耐火浇注料的使用。强度下降的原因，从岩相分析可知，系因六偏磷酸纳组织结构在加热过程中的变化和基质料未烧结所致。
在碱性耐火浇注料中，在保证拌合料和易性的前提下，六偏磷酸纳溶液用量尽量少用，以保证其高温性能：另外，耐火骨料品种、颗粒级配、骨粉料用量、铝酸盐水泥品种和用量等，也影响耐火浇注料的性能，应合理选用。
推荐设备
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
