锆质砖系列

锆莫来石砖

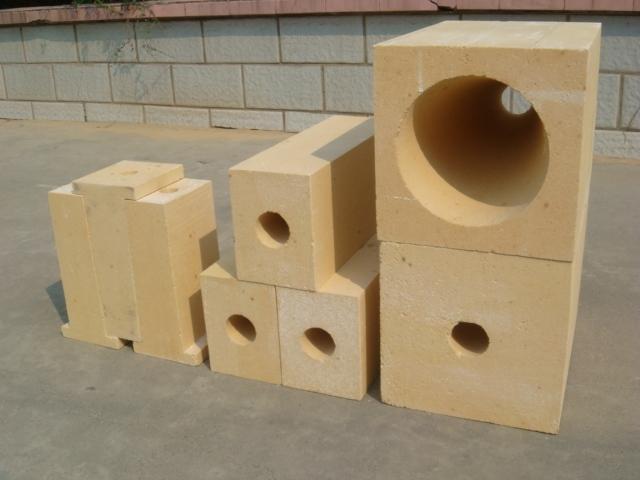

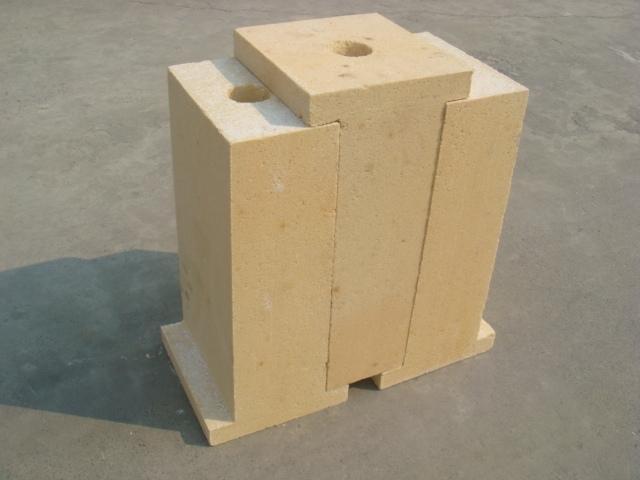

锆莫来石砖产品介绍

锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算(配合料应具有适宜的颗粒组成)并经过混合、成型、干燥、预烧、破碎等工序、投入三相电弧炉内熔融,再经过浇注、退火、质量检验、而得到的制品。该制:、广,具有机械性能高、结构致密、气孔率低、荷重软化度高等优点。除广泛使用于玻璃熔窑外。在轧钢加热炉实炉底、出钢槽等部位,代替目前采用耐火砖和水冷却铸铁件,使用效果较好,并取得了显著的经济效益。下面将结合国外一些生产情况,着重谈谈电熔错莫来石的生产工艺与在加热炉上使用一定时间后,在节能、经济效益等方面的情况。锆莫来石砖中的原料的要求和配合料的制备高铝矾土是生产错莫来石的主要原料之一,一般采用含AIZO3>70夕百的矾土熟料。当AIZO,含量较低的时候,要适当引入工业氧化铝粉进行调整;氧化铝粉要求不严,各级料都可以使用。矾土中的铁杂质要控制在2.5%以下。为了便于均匀混料和易于熔化,矾土熟料,应破碎成2。5。、以下的颗粒,为避免配合料的偏析,还应有三分之一以上的细粉料。错英砂在配料中引入一量不多,其中Z,O:>60%,就完全可以满足要求。

锆莫来石砖产品描述：

优质高纯耐火粉料，按制品要求比重，加入有机复合填充物，经真空挤压成型，高温烧结合成的轻质莫来石制品。

锆莫来石砖理化指标：

项目	致密锆英石砖	普通锆英石砖	50锆英石砖	锆莫来石砖	30锆刚玉砖	16锆刚玉砖
ZrO2％	≥65	≥60	≥50	≥18	≥30	≥16
Al2O3％	－	－	－	≥55	≥50	≥60
SiO2％	－	≤38	≤48	≤25	≤18	≤20
Fe2O3％	≤0.3	≤0.5	≤0.8	≤0.5	≤0.5	≤1.0
显气孔率％	≤18	≤20	≤22	≤17	≤20	≤20
体积密度g/cm3	≥3.7	≥3.5	≥3.2	≥2.7	≥3.2	≥2.7
常温耐压强度（mpa）	≥100	≥100	≥100	≥100	≥100	≥100
荷重软化开始温度℃（0.2mpa,0.6％）	≥1650	≥1620	≥1560	≥1650	≥1650	≥1550
适用	主要用于玻璃窑炉、玻璃纤维炉、垃圾焚烧炉、电热炉新材料等窑炉的关键部位
