136-7336-9708
当前位置：磷酸硅质耐火浇注料一般系用废硅砖或硅石作耐火骨料和粉料，因硅质材料SiO2难以与磷酸反应，因此必须用促凝剂方可获得强度，其硬化机理主要是磷酸与促凝剂之间的化学反应所致。该浇注料的特点是耐火度高、荷重软化温度高和强度高，使用温度为1500~1700℃，主要用于高炉热风炉和玻璃窑炉等热工设备。

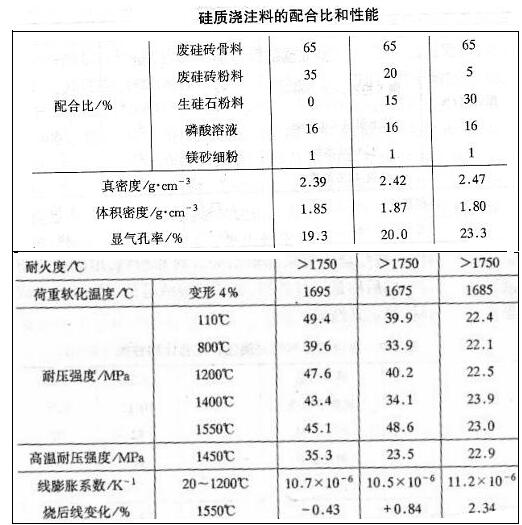

在配置硅质耐火浇注料时，主要用烧成硅砖或硅石，而生硅石和硅石粉用量不能太多。因为烧后线膨胀较大，影响浇注料的高温性能。（以下表）为硅质浇注料的配合比和性能。耐火骨料的颗粒级配为6~3mm，23% 3~1㎜，32%，1~0.5㎜，15%，0.5~0.1mm，30%：耐火粉料细度为小于0.09㎜：磷酸浓度为50%：镁砂粉的细度为小于0.09㎜。
从表中看出，耐火度大于1750℃，变形4%的荷重软化温度大于1675℃：20~1200℃线膨胀系数约为±1.02，比磷酸硅酸铝质和刚玉莫来石质耐火浇注料的大1倍左右：随着加热温度的升高，烧后耐压强度也提高，不过500~800℃之间因SiO2晶型变化，强度有所下降。另外，由于耐火粉料用量多，磷酸溶液用量也多，只是烧后耐压强度也有所降低。采用硅石粉做粉料，其显气孔率增大，烧后线膨胀大和耐压强度降低，故应选择废旧硅砖、硅砖和煅烧硅石作耐火骨料和粉料为宜。
推荐设备
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
