136-7336-9708
当前位置：铝酸盐水泥耐火浇注料的品种较多，配合比不同，性能各异，施工制作方法和养护制度也不同，但影响性能的因素，基本是类同的。
一、水泥用量
水泥是耐火浇注料的重要组分之一，是决定强度的重要材料也影响其它性能。水泥品种及其用量的不同，对性能的影响也有差别。
CA-50水泥高铝质耐火浇注料的水泥用量，对其性能影响。耐火骨料和粉料均为二级矾土熟料，其骨料与粉料和水泥之比为70:30，外加水量为10%。随着水泥用量的增加，常温耐压强度提高，1200℃烧后耐压强度比烘干耐压强度降低40%~65%，耐火度和荷重软化温度不断降低，而烧后线收缩也随之增大。这是由于CA-50水泥杂质含量高，耐火度低，用量增加时，其浇注料加热过程中的液相量多，致使性能下降。因此，在保证常温强度的条件下，应尽量减少CA-50水泥用量，以提高耐火浇注料的高温使用性能。当减少水泥用量后，应适当增加耐火粉料，使水泥和粉料的和量能够充分地包裹住耐火骨料，并是耐火浇注料能够获得最大的密实度。常用水泥用量为10%~15%。
二、水用量

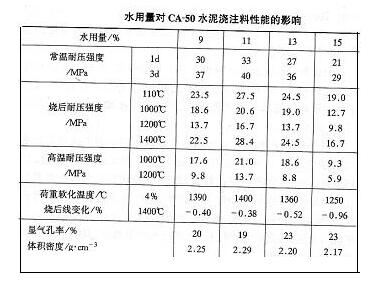

铝酸盐水泥品种不同，配制的耐火浇注料也不同。同一种水泥，也能配制成多品种的耐火浇注料。在耐火浇注料配合比和工艺条件相同时，其水用量对耐火浇注料性能影响规律是基本相同的。现以CA-50水泥高铝质耐火浇注料为例，其水用量对浇注料性能的影响是至关重要的。耐火骨料和粉料均为二级矾土熟料，骨料＜15mm的统料70%，粉料和水泥各位15%。成型初凝后潮湿养护1d拆模，然后进行标准养护2d，检验各种性能。从表中看出，浇注料随水用量的增加，各种性能普遍有较大的下降：常温耐压强度降低27%~35%，烘干耐压强度降低到19.1MPa,烧后耐压强度由1400℃将至1250℃，烧后线变化由—0.38%降为—0.96%，显气孔率由19%增值23%，体积密度由2.29g/cm³降至2.17g/cm³。这就是水，配置铝酸盐水泥耐火浇注料时，水用量（或水灰比）的选用十分重要。当水用量多时，加热后水分逸出，孔隙增多，结构疏松，致使各种性能全面降低。因此，在保证其施工和易性的条件下，应尽量减少拌和物的水用量。在不掺减水剂的前提下，铝酸盐水泥耐火浇注料的适宜水用量为10%~13%。
推荐设备
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
